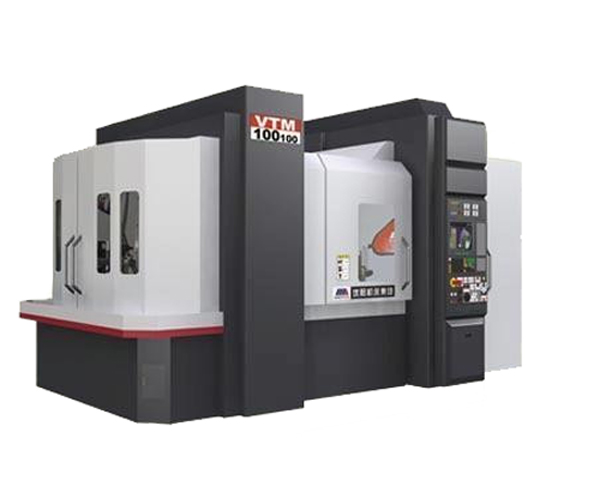

瀋陽一機車牀VTM立式車銑中心繫列
時間:2018-05-23 10:50來源:zvi.csqlhl.com 作者:數控車牀 點擊:次
|
項目 |
單位 |
VTM100100 |
|
瀋陽數控車牀VTM立式車銑中心繫列最大回轉直徑 |
mm |
1250 |
|
瀋陽車牀VTM立式車銑中心繫列工件最大高度 |
mm |
1000 |
|
瀋陽車牀VTM立式車銑中心繫列最大加工直徑 |
mm |
1000 |
|
瀋陽車牀VTM立式車銑中心繫列工作臺直徑 |
mm |
1250 |
|
瀋陽車牀VTM立式車銑中心繫列工作臺最大承重 |
kg |
3000 |
|
X/Y/Z軸行程 |
mm |
1325/1060/1050 |
|
B/C軸轉角 |
|
-30°-+120°/360°(連續) |
|
X/Y/Z軸快移速度 |
m/min |
36/36/24 |
|
瀋陽車牀VTM立式車銑中心繫列旋轉工作臺最高轉速 |
r/min |
500 |
|
瀋陽車牀VTM立式車銑中心繫列旋轉工作臺輸出扭矩(連續/30分鐘) |
N.m |
1250/1700 |
|
瀋陽車牀VTM立式車銑中心繫列C軸最高轉速 |
r/min |
100 |
|
瀋陽車牀VTM立式車銑中心繫列C軸最小設定單位 |
|
0.001° |
|
瀋陽車牀VTM立式車銑中心繫列刀具主軸最高轉速 |
r/min |
12000 |
|
刀具主軸輸出扭矩(連續/S6) |
N.m |
200/300 |
|
瀋陽車牀VTM立式車銑中心繫列B軸最高轉速 |
r/min |
30 |
|
瀋陽車牀VTM立式車銑中心繫列B軸最小設定單位 |
|
0.001° |
|
瀋陽車牀VTM立式車銑中心繫列刀庫裝刀數 |
|
60 |
|
瀋陽車牀VTM立式車銑中心繫列刀對刀換刀時間 |
s |
8 |
|
瀋陽車牀VTM立式車銑中心繫列刀柄形式 |
|
CAPTO-C6 |
|
瀋陽車牀VTM立式車銑中心繫列總電源功率 |
kW |
210 |
|
瀋陽車牀VTM立式車銑中心繫列旋轉工作臺主電機(連續/30分鐘) |
kW |
44/60(2×22/30) |
|
瀋陽車牀VTM立式車銑中心繫列刀具主軸電機(連續/40%ED) |
kW |
20/31 |
|
X/Y/Z/B軸伺服電機 |
kW |
24.1/44(2×22)/22(2×11)/8.5 |
|
定位精度(X/Y/Z)軸 |
mm |
0.025/0.020/0.020 |
|
瀋陽車牀VTM立式車銑中心繫列重複定位精度(X/Y/Z)軸 |
mm |
0.012/0.010/0.010 |
|
瀋陽車牀VTM立式車銑中心繫列控制系統 |
|
SIEMENS 840D |
|
機牀外形尺寸 (長×寬×高) |
mm |
11000×4500×4450 |
|
機牀重量 |
kg |
35000 |
|
